In trije--enerzjymeter is in kaaiapparaat yn enerzjysystemen dy't brûkt wurde om enerzjyferbrûk te mjitten yn trije-fase AC-sirkels. It wurdt in soad brûkt yn yndustriële, kommersjele, en grutte wenningapplikaasjes dy't hege macht fereaskje. It bestjoeringsprinsipe is basearre op elektromagnetyske ynduksje of elektroanyske technology, sekuer mjitten fan it produkt fan 'e trije-faze spanning en stroom en yntegrearje se oer de tiid om de konsumearre enerzjy te berekkenjen. Dit artikel sil detailje it basis wurkprinsipe, kearnkomponinten, en bestjoeringssysteem meganisme fan in trije--enerzjymeter.
Basisprinsipe fan in trije-enerzjymeter
De kearnfunksje fan in trije-fase-enerzjymeter is it mjitten fan enerzjyferbrûk yn trije-faze wikselstroom. It basisprinsipe is om de trije-faze spanning- en stroomsinjalen te detektearjen, har direkte produkt te berekkenjen, en se dan yn 'e rin fan' e tiid te yntegrearjen om de totale enerzjy te krijen. Trije-fase-enerzjysystemen brûke typysk stjer (Y) of delta (Δ) ferbiningskonfiguraasjes, en enerzjymeters moatte har oanpasse oan ferskate bedradingskonfiguraasjes om krekte mjitting te garandearjen. De formule foar it berekkenjen fan elektryske enerzjy is:
Elektryske enerzjy (E)=spanning (U) × stroom (I) × macht faktor (cosφ) × tiid (t)
In trije-faze elektryske enerzjymeter mjit tagelyk de spanning en stroom fan 'e trije fazen, berekkenet de krêft fan elke faze en sammelet úteinlik de totale elektryske enerzjy op.
Kearnkomponinten fan in trijefaze-elektryske enerzjymeter
In trije-faze elektryske enerzjymeter bestiet foaral út de folgjende kaaikomponinten:
1.Voltage Sampling Unit
De spanningssampling-ienheid krijt de trije-faze spanningsinjalen mei spanningsdelerwjerstannen of spanningstransformators (PT's) en konvertearret se yn leech-sinjalen dy't de meter kin ferwurkje. Dizze komponint soarget foar krekte en feilige spanningsmjitting.
2.Aktuele Sampling Unit
De hjoeddeistige sampling-ienheid brûkt typysk in stroomtransformator (CT) as manganine-shunt om hege stroom te konvertearjen yn sinjalen foar lege stroom foar folgjende ferwurking. Aktuele sampling moat heul akkuraat wêze om meterflaters te ferminderjen.
3. Metering Chip (as meganyske teller)
Moderne trije-faze elektrisiteitsmeters brûke typysk tawijde mjitchips (lykas de ADE-searje, ATT7022, ensfh.), dy't it produkt fan spanning en stroom fluch kinne berekkenje en digitale yntegraasje kinne útfiere om echte-tiidkrêft en opboude enerzjy te bepalen. Tradysjonele meganyske trije-fase elektrisiteitsmeters fertrouwe op elektromagnetyske krêft om in aluminiumskiif te rotearjen, dy't enerzjy mjit troch revolúsjes te sammeljen fia in gearmeganisme.
4. Mikroprosessor (MCU)
Yn tûke meters is de mikroprosessor ferantwurdlik foar gegevensferwurking, opslach, kommunikaasje en werjefte. It ûntfangt gegevens fan 'e meterchip, berekkent totale enerzjy en beheart de kommunikaasjemodule (lykas RS485, dragerkommunikaasje, of draadloze kommunikaasje).
5.Display en kommunikaasje Module
Elektrisiteitsmeters binne typysk foarsjoen fan in LCD-display dy't hjoeddeistige ynformaasje werjaan lykas macht, spanning, stroom en enerzjy. De kommunikaasje module stipet ôfstân meter lêzen mei help fan protokollen lykas Modbus en DL / T645, wêrtroch't it makliker foar macht bedriuwen in beheare elektrisiteit gebrûk gegevens.
Trije-operaasje fan enerzjymeter
1.Sinjaal Acquisition
De enerzjymeter sammelet earst trije-faze spanning- en stroomsinjalen mei spanningstransformatoren en stroomtransformatoren en fiert sinjaalkondysje út (lykas filterjen en fersterking).
2.Power Berekkening
De meter-chip of mikroprosessor berekkent de momentane krêft fan elke faze (P=U × I × cosφ) en kombinearret de trije -fase-krêften om it totale fermogen te krijen.
3.Enerzjyakkumulaasje
Troch tiidyntegraasje (dat wol sizze, de accumulation fan macht yn 'e rin fan' e tiid), berekkenet de enerzjymeter it totale enerzjyferbrûk oer in perioade fan tiid en bewarret it yn ynterne ûnthâld.
4.Data Display en kommunikaasje
De enerzjymeter toant echte-gegevens op in LCD en kin gegevens uploade nei in behearsysteem fia in kommunikaasje-ynterface (lykas RS485, ynfraread, of draadloos), wêrtroch kontrôle op ôfstân en meterlêzen mooglik is.
Trije-Fase enerzjymetertypen
1.Mechanyske trije-faze enerzjymeter
Mei it brûken fan it prinsipe fan elektromagnetyske ynduksje, driuwt de elektromagnetyske krêft generearre troch de spanning- en stroomspoelen de rotaasje fan in aluminiumskiif. In gearmeganisme sammelet dan it oantal revolúsjes, en toant úteinlik it enerzjyferbrûk.
2.Elektronyske trije-faze enerzjymeter
Op grûn fan technology foar digitale sinjaalferwurking brûkt it in hege-precision ADC (analoge-nei-digitale converter) om spanning en stroom te stekken en enerzjy te berekkenjen troch in mikroprosessor, en biedt hegere krektens en yntelliginte funksjonaliteit.

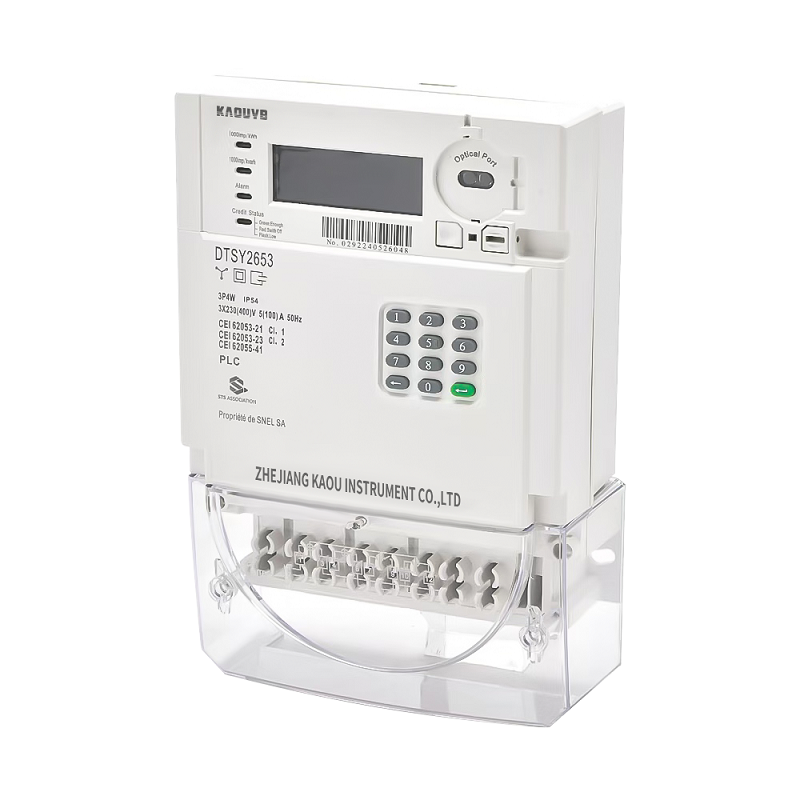

3.Smart Three-Fase Energy Meter
Yntegreare mei funksjes foar kommunikaasje, ôfstânkontrôle en loadbehear, stipet it bidirectionele metering (lykas grid-ferbûne fotovoltaïske enerzjygeneraasje), wêrtroch it geskikt is foar tûke grids.
Gearfetting
Trije-faze enerzjymeters mjitte trije-faze spanning- en stroomsinjalen sekuer, berekkenje en sammelje enerzjyferbrûk, wêrtroch't se essensjele apparatuer binne foar enerzjymeting en enerzjybehear. Mei technologyske foarútgong ferfange elektroanyske en tûke trije-fase enerzjymeters stadichoan tradisjonele meganyske meters, en biede hegere krektens, betrouberens en yntelliginte funksjonaliteit. Begryp fan de wurkingsprinsipes fan trije-fase-enerzjymeters kin helpe by it optimalisearjen fan enerzjysysteembehear en it ferbetterjen fan enerzjy-effisjinsje.
